在四川成都，有一家专注于生产耐磨板的客户，长期以来一直使用A家的耐磨焊丝进行堆焊。然而，他们面临着一些问题：堆焊出的耐磨板灰度较大，成型效果不佳，硬度不够，甚至出现假焊等质量问题。尽管A家的产品价格较为便宜，但效果却无法满足客户的需求。
为了解决这些质量问题，该客户转向了天津雷公焊接材料有限公司寻求帮助。公司的技术人员向客户介绍了他们的产品LZ603，并带着客户进行了现场试焊。在试焊过程中，他们尝试了不同规格的覆盖薄厚板，包括6+4、10+10、2+2等，结果令人惊喜。
LZ603化学成分及硬度
|
C
|
Mn
|
Si
|
Cr
|
其他
|
HRC
|
|
3.0~6.0
|
1.0~2.0
|
≤2.0
|
23.0-30.0
|
≤2.0
|
≥55
|
注：硬度值为堆焊三层以上的数值。
Ø 参数范围
|
直径（mm）
|
电流（A）
|
电压（V）
|
伸出长度（mm）
|
焊接速度（mm/min）
|
|
2.8
|
300~350
|
28~34
|
30~35
|
500~800
|
|
3.2
|
300~400
|
28~34
|
35~40
|
500~800
|

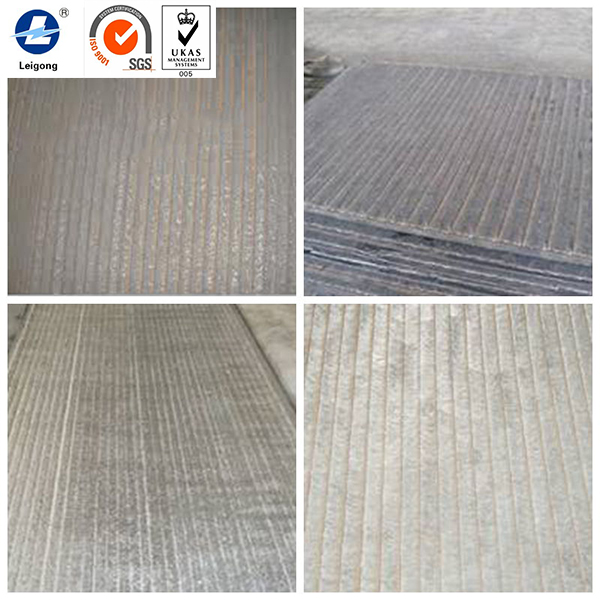

新的堆焊板不仅成型美观，颜色漂亮，而且硬度比之前提高了20%以上。更重要的是，耐磨性也得到了显著提升，为客户解决了长期以来困扰的质量问题。
通过与天津雷公焊接材料有限公司合作，客户不仅获得了高质量的耐磨板产品，还提升了生产效率和产品性能，为企业的发展带来了新的机遇和挑战。
这个案例充分展示了如何通过选择合适的焊接材料和技术，提升耐磨板的质量和性能，为客户创造更大的价值和竞争优势。
以上内容出自耐磨药芯焊丝生产厂家天津雷公焊接材料有限公司 咨询电话：18202219679
更多焊接知识欢迎关注：
http://www.leigong360.com/
http://www.leigonghancai.com/
|
